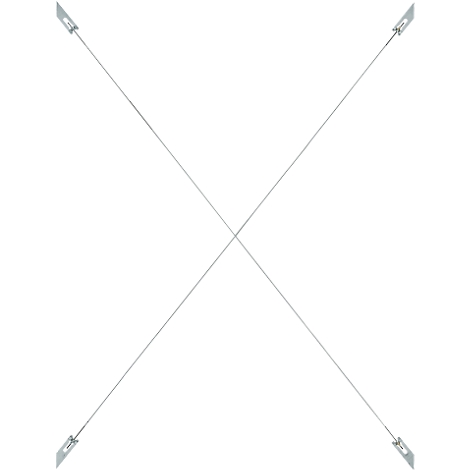

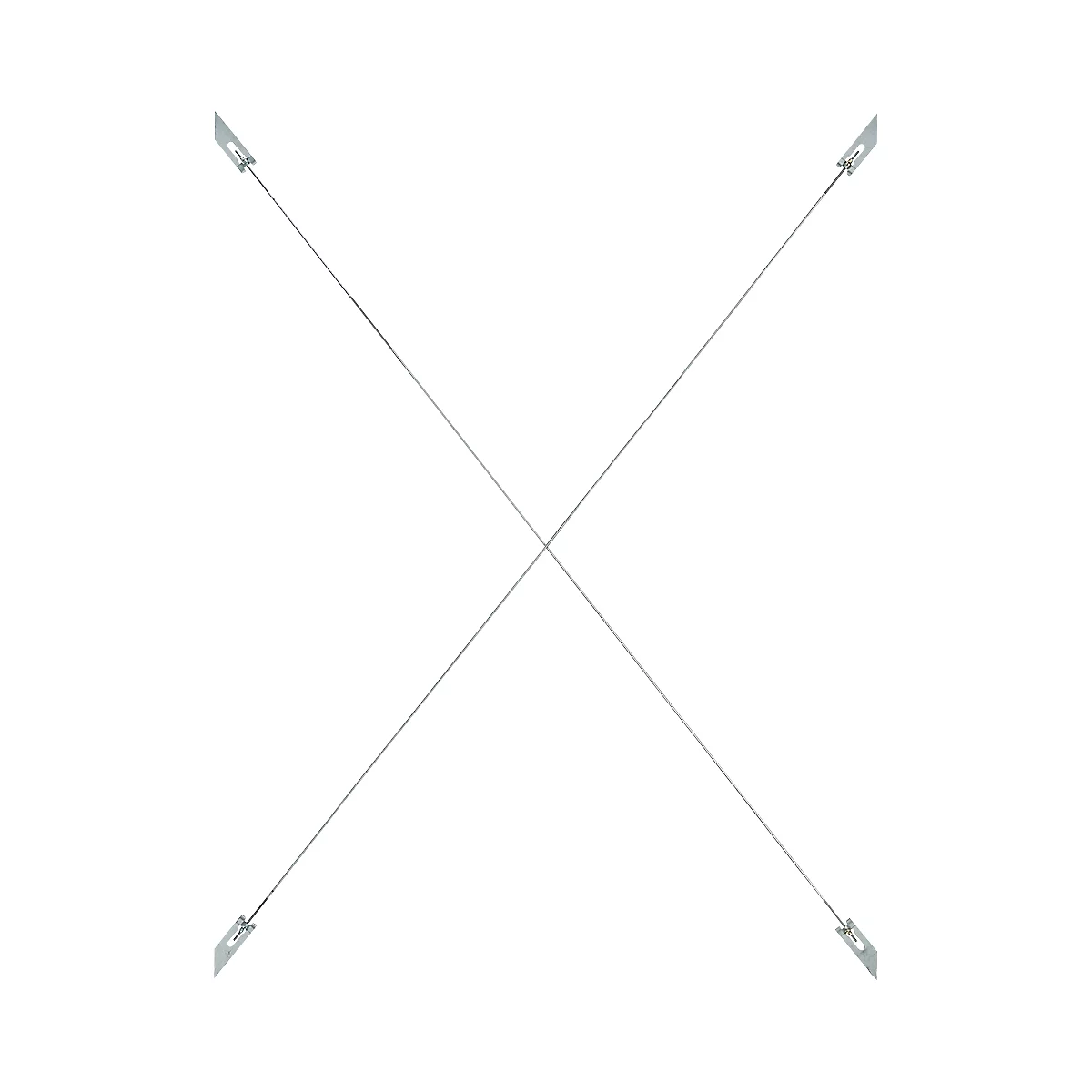

Assemblage en croix pour système de rayonnage R 3000, pour largeur d'unité 994 mm, hauteur 1325 mm

Optimisez la stabilité de votre rayonnage emboîtable R3000 avec le croisillon SSI Schäfer - pour une sécurité maximale et une rigidification fiable de votre structure de stockage.

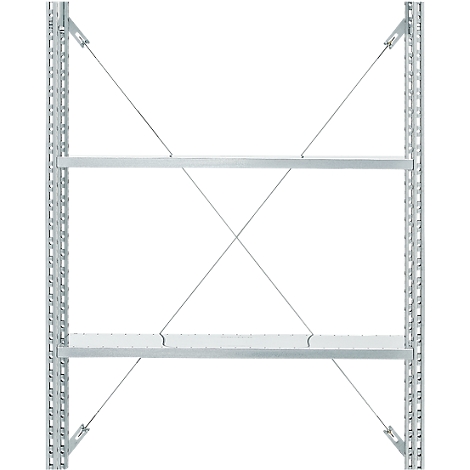

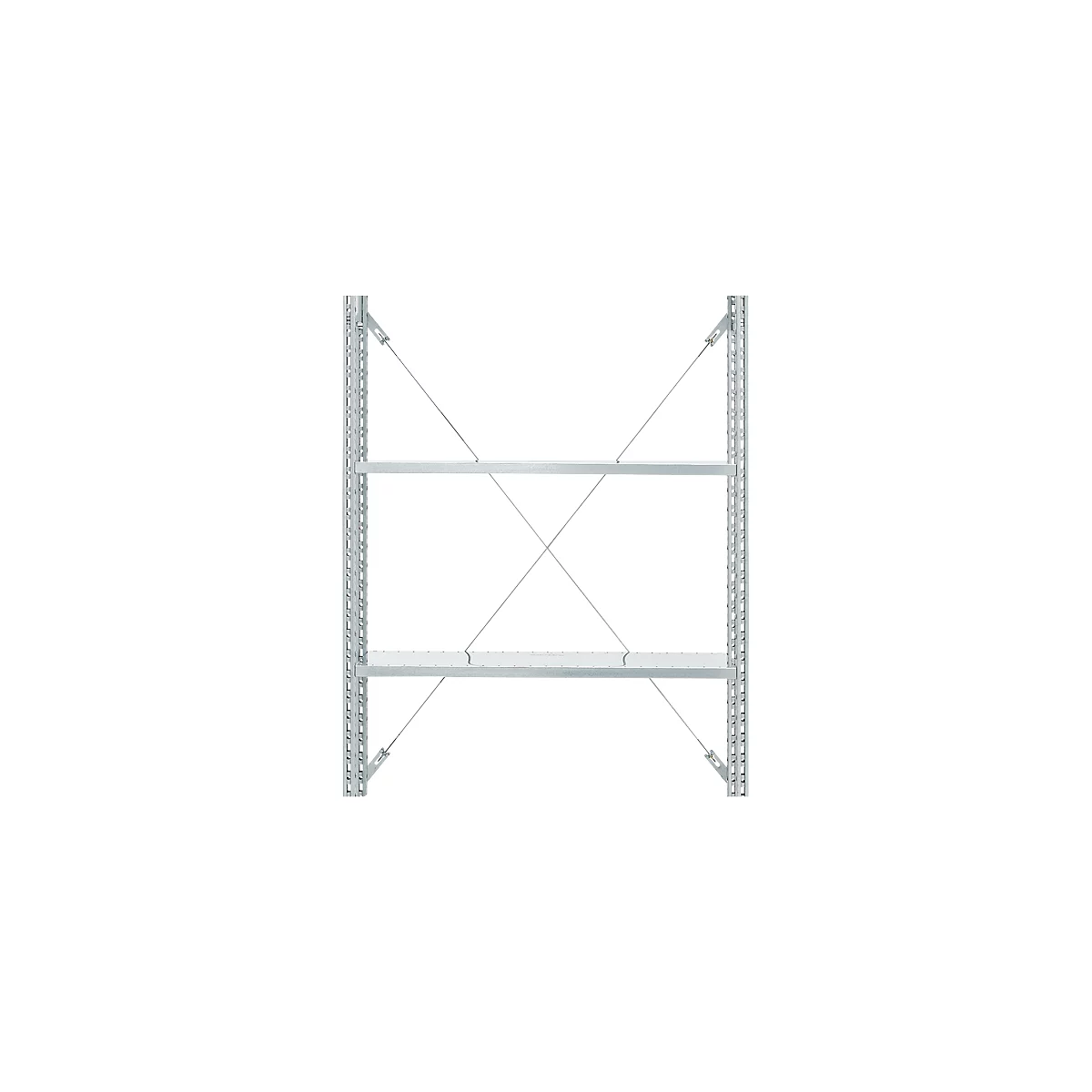

Le croisillon assure la stabilité et la rigidité longitudinale nécessaires du rayonnage de base et de chaque troisième rayonnage additionnel. Lorsque vous achetez un rayonnage de base, un croisillon est déjà compris dans la livraison.

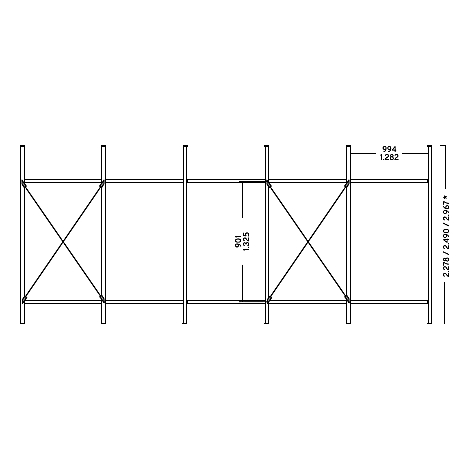

Si vous ajoutez des étagères supplémentaires à l'étagère de base, vous aurez besoin de croisillons supplémentaires pour stabiliser chaque troisième étagère supplémentaire. Voir le schéma joint en tant que fichier image.

Vous avez le choix entre des variantes pour des largeurs de travée de 994 mm ou 1282 mm, adaptées à vos exigences individuelles.

Un montage simple et une stabilité maximale font de ce croisillon l'accessoire idéal pour le système de rayonnage emboîtable R3000.

Largeur d'unité Hauteur du croisillon (hauteur)

994 mm 901 mm

994 mm 1.325 mm

1.282 mm 901 mm

1.282 mm 1.325 mm

Les croisillons sont disponibles dans les hauteurs 901 mm ou 1.325 mm. Voir les croquis et les instructions de montage jointes sous forme de fichier image.

Charges par unité de rayonnage jusqu'à 1.500 kg :

• Hauteurs de cadre jusqu'à 2.490 mm : 1 croisillon d'une hauteur de 1.325 mm.
• Hauteurs de cadre supérieures à 2.490 mm : 2 croisillons d'une hauteur de 1.325 mm l'un au-dessus de l'autre.

Charges par unité de rayonnage supérieures à 1.501 kg et jusqu'à 3.500 kg :

• Hauteurs de cadre jusqu'à 2.490 mm : 2 croisillons d'une hauteur de 901 mm.
• Hauteurs de cadre supérieures à 2.490 mm : 2 croisillons de 1.325 mm de hauteur.
